La qualité de service (QOS) est un autre sujet intéressant abordé dans le cadre du programme MTCNA.

Sur MikroTik RouterOS, la qualité de service est mise en œuvre à l’aide de files d’attente. Ces files d’attente peuvent avoir différentes fonctions telles que :

• Limiter le débit de données pour certaines adresses IP, sous-réseaux, protocoles, ports et autres paramètres.
• Limiter le trafic d’égal à égal.
• Donner la priorité à certains flux de paquets par rapport à d’autres.
• Configurer des rafales de trafic pour accélérer la navigation sur le web.
• Appliquer différentes limites en fonction du temps.
• Partager le trafic disponible entre les utilisateurs de manière égale ou en fonction de la charge du canal.



Comme vous le voyez, il est très important d’avoir une file d’attente sur notre routeur MikroTik, sinon la bande passante risque d’être encombrée, ce que nous devons éviter.

L’implémentation des files d’attente dans le routeur MikroTik RouterOS est basée sur le Hierarchical Token Bucket (HTB). HTB permet de créer une structure de file d’attente hiérarchique et de déterminer les relations entre les files d’attente. Dans le cadre du MTCNA, nous ne sommes pas tenus de connaître en détail le HTB, tout ce que nous avons besoin de savoir est que la mise en file d’attente dans RouterOS est basée sur le HTB.

Il existe deux types de files d’attente dans le système MikroTik RouterOS :

• Simple Queue: conçue pour faciliter la configuration de tâches simples et quotidiennes de mise en file d’attente.
• Queue Tree: pour la mise en œuvre de tâches avancées de mise en file d’attente.

Dans le MTCNA, vous n’êtes responsable que d’une simple file d’attente. Vous pourrez vous familiariser avec l’arborescence des files d’attente si vous vous inscrivez au cours MikroTik Traffic Control.

Maintenant que nous avons une idée de base de la QOS sur MikroTik RouterOS, appliquons un LAB pour voir comment nous pouvons configurer la file d’attente simple pour limiter la vitesse d’Internet sur mon PC.



LAB: Simple Queue

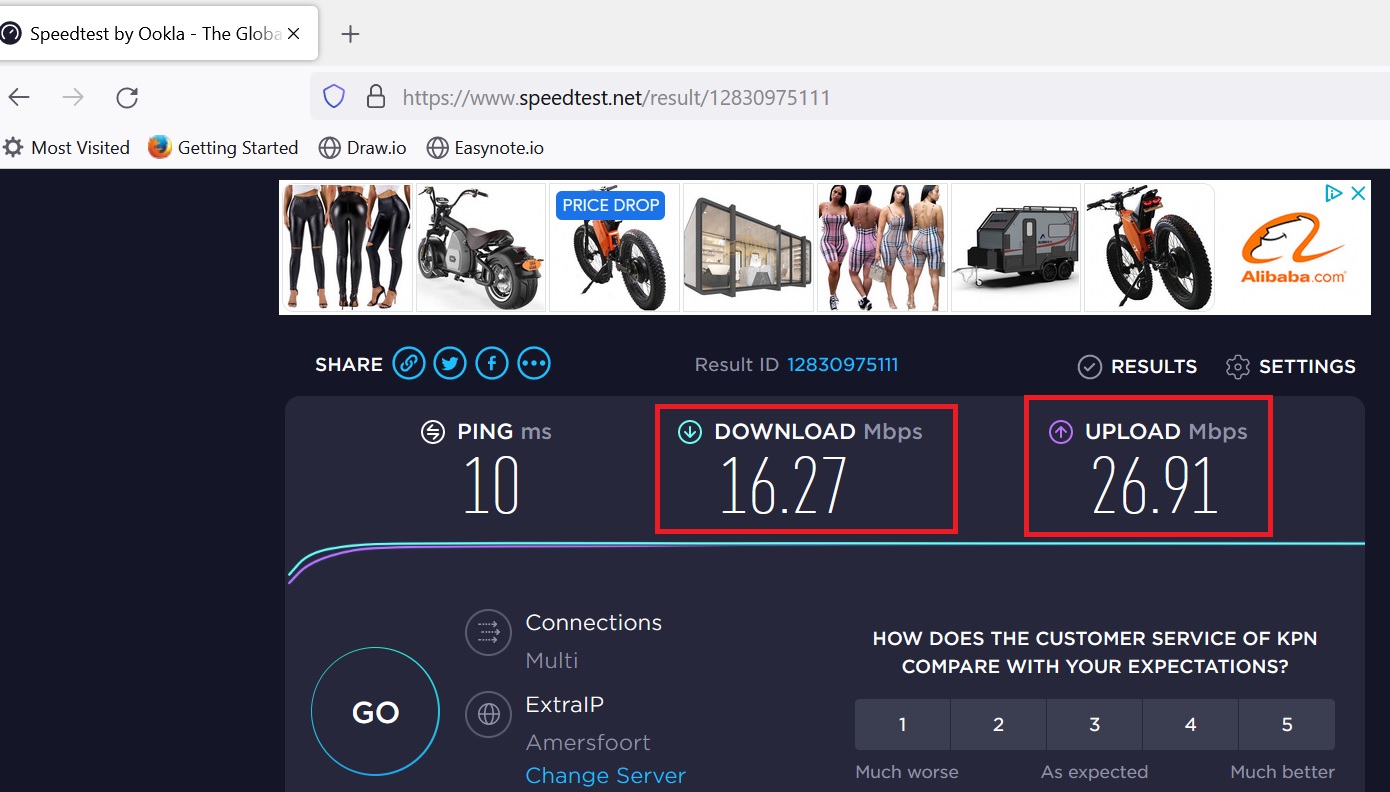

Nous sommes à nouveau dans le même scénario LAB. Mon PC est connecté à Internet depuis R1. Pour l’instant, je suis en mesure d’utiliser la bande passante maximale disponible sur mon PC. C’est ce que nous allons vérifier :

Je peux atteindre 16 Mbps en download et presque 27 Mbps en upload.

J’aimerais mettre en place une file d’attente simple afin de limiter mon PC à 2 Mbps en téléchargement et 2 Mbps en upload.

Tout d’abord, je dois connaître l’adresse IP de mon PC :
